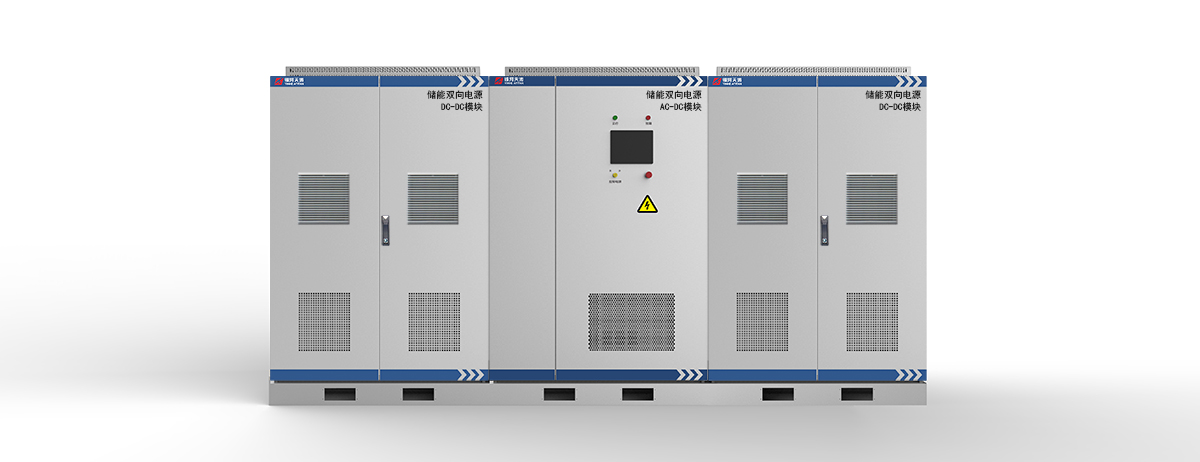

一产品介绍

随着各种脉冲功率装置的不断出现，对高压电容器组充电电压的稳定性和充电速度提出了越来越高的要求，传统的单向间断式充电电源越来越不能满足使用需求。我公司在八通道大电流充放电组合电源的基础上开发了储能双向电源，可以快速、双向的对高压电容器组进行充放电控制，并且不受负载放电工况影响，持续维持高压电容器组的电压稳定，显著提高了系统工作效率。

储能双向电源是定向能武器、脉冲功率、高功率激光和雷达等领域升级换代的理想产品。

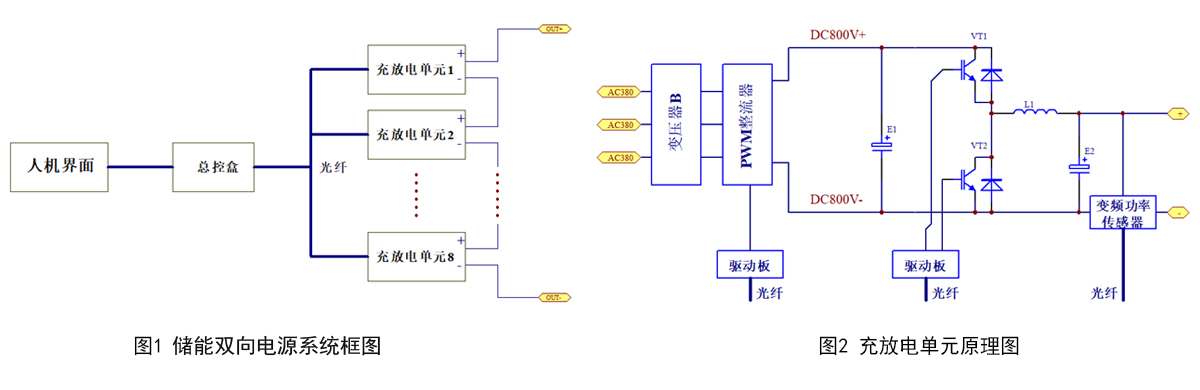

储能双向电源系统框图如图1所示，由八个结构相同的充放电单元串联组成，八个充放电单元通过光纤和总控盒连接，接受指令和显示状态的人机界面通过总线和总控盒连接。

储能双向电源既可以对负载电容进行充电，也可以对负载电容进行放电，充放电过程无缝切换，稳压效果好、响应速度快。相同单元串联的结构既方便生产和维护，而且当一个单元故障时可以切除后继续使用。

充放电单元原理图如图2所示：三相380V输入给隔离变压器B，变压器B的输出给四象限PWM整流器，PWM整流器输出DC800V左右的直流母线。IGBT模块VT1和VT2构成双向斩波电路，L1和E2组成滤波环节，当向负载电容充电时，形成降压斩波电路，输出端电压0~DC800V可调；当负载电容需要放电时，将负载电容电荷泵升到直流母线，并通过PWM整流器回馈到交流电网。

PWM整流器和双向斩波器的IGBT驱动板通过光纤和总控盒连接，变频功率传感器检测充放电单元的电压和电流输出，并转换成数字信号通过光纤传递给总控盒。整个充放电单元的输出与机壳都按照AC10kV绝缘设计。

总控盒采用我公司一拖八定型控制总成，由一块电源板、一块系统控制板和八块分控制板组成。电源板为各控制板供电，系统控制板实现开关机流程、整机故障处理、外部通讯控制、触摸屏通讯控制、双向DC-DC和能耗通讯控制、以及多级串联控制。分控制板实现DC-DC 控制（双向直流母线电源功能和回馈式耗能功能）、单路输出外部信号处理、故障以及运行停止处理等，通过光纤连接各单元。

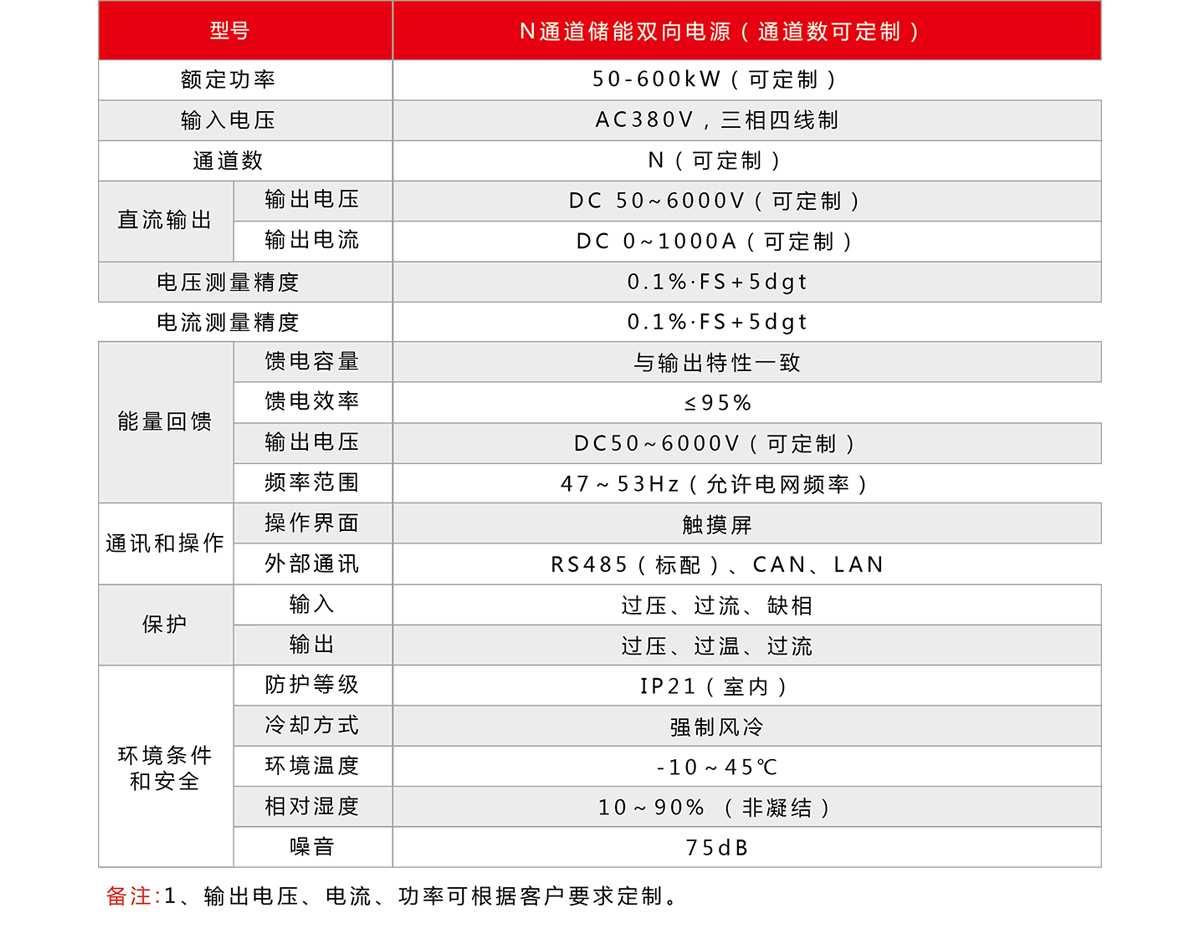

二产品特点

  1)充放电一体设计，无缝切换，负载电容电压的稳定度和响应速度比单向充电电源高得多。先进的多环控制算法，不受负载放电影响，始终维持电容电压稳定。

  2)相同结构单元串联，方便生产和维护，一个单元故障短接后不影响系统使用。

  3)四象限PWM整流，双向维持稳定的直流母线，输出调压范围宽、线性度好。依靠泵升原理消耗负载电容上的能量，放电功率可控，不受负载电容容量和电压限制。

  4)变压器和光纤隔离，全系统满足高绝缘耐压要求，安全可靠。

  5)DSP+FPGA全数字控制，10寸触摸屏的人机界面，系统智能化程度高。

一产品应用

  ● 定向能武器测试
  ● 脉冲功率测试
  ● 高功率激光测试
  ● 雷达测试
  ● 储能系统变流器充放电测试
  ● 电动汽车电机、控制器测试
  ● 电动汽车动力总成系统测试
  ● 电动汽车电传动系统测试
  ● 燃料电池电堆、燃料电池发动机系统测试
  ● 特种电动车辆电机、控制器测试
  ● 特种电动车辆传动系统、动力总成系统测试
  ● 船舰电传动、电驱动系统测试
  ● 轨道交通电气设备测试
  ● 普通电机系统测试
  ● 充电机、充电桩、电池包测试
  ● 超级电容充放电测试
