一产品介绍

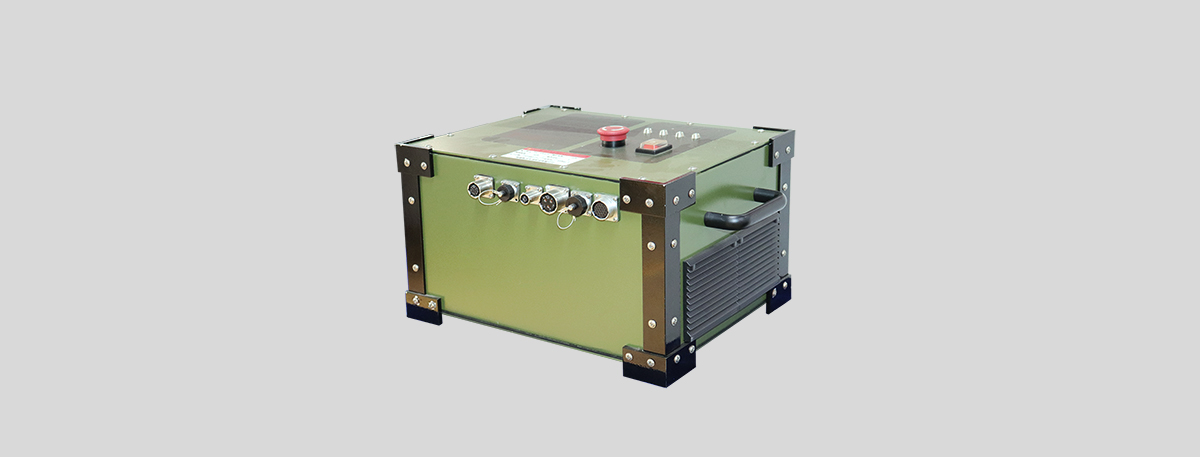

  悬浮功率模拟器是银河天涛在直流电机模拟器多年积累的基础上，针对磁浮列车悬浮控制器测试而开发的功率负荷模拟器，设备集成了DC300V悬浮主电源、DC110V控制电源及电子负载等功能。悬浮功率模拟器实现了对悬浮控制器直流供电、负载加载、老化模拟等功能，能够智能判别悬浮控制器的各种故障，由于实现了能量的内部循环利用十分节能高效。

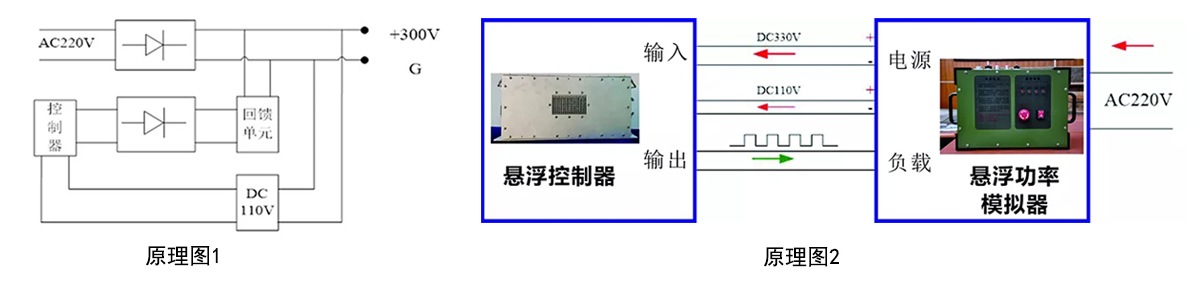

  如原理图1所示，悬浮功率模拟器可以通过模拟调节负载电磁铁电流完成悬浮控制器的测试并自动判别电路故障（含控制软件），也可用于悬浮控制器出厂长期老化，节电50%以上。悬浮功率模拟器设计成便携式结构，既适用于出厂检测，更便于上线快速运维。

  如原理图2所示，悬浮功率模拟器输入AC220V经过整流后形成DC300V直流母线供给悬浮主供电，并产生DC110V控制用电。悬浮控制器输出的PWM波经过高频整流后形成与占空比成正比的直流电压，然后通过回馈单元向DC300V直流母线进行能量回馈，共有恒流CC和恒阻CR两种工作模式。

恒流CC模式

  通过设置参数改变输出电流大小，模拟悬浮电磁铁的电流变化，并且电流大小不受悬浮控制器输出PWM波占空比影响。

恒阻CR模式

  通过设置改变模拟负载等效电阻，当悬浮控制器输出PWM波占空比变化时，电流成比例变化。

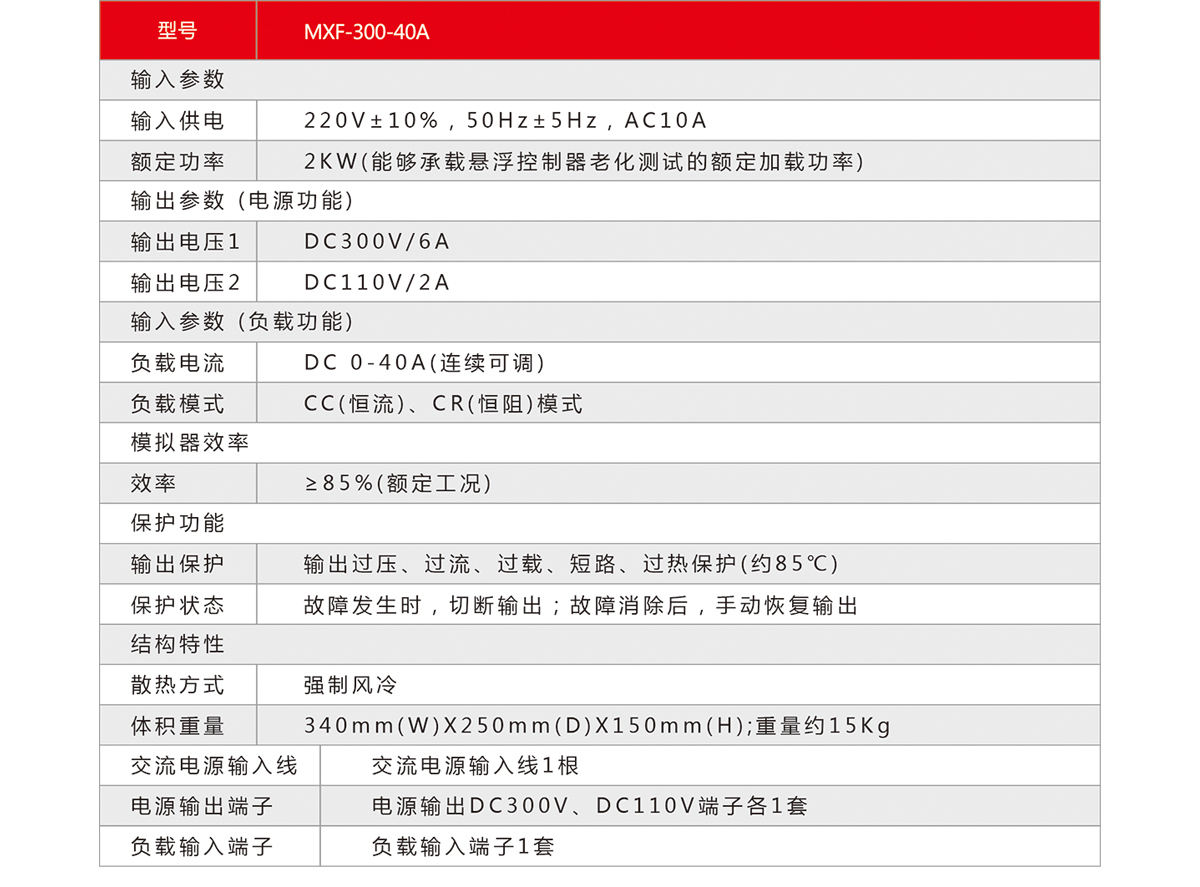

二产品特点

  1) 高度集成化：集成DC300V电源、DC110V电源、模拟电子负载、故障软件判别等功能；
  2) 节能省电测试效率高：仅需要补充电子器件功耗，即可完成大功率悬浮控制器测试；
  3) 方便灵活：只需220V供电，方便上用户检测生产线，也可户外快速运维悬浮控制器；
  4) 负载具有恒流CC、恒阻CR模式，可无级模拟调节负载电磁铁电流；
  5) 可测试悬浮控制器固定和变化PWM占空比输出双重工况；
  6) 可测试IGBT及驱动电路的好坏，用于现场快速测试斩波电路，自动判断电路故障。
